¶ Beschreibung
Dieses Repository enthält die Dokumentation für das Einrichten eines Vlans auf einem OpenWrt Router. Diese Anleitung zielt auf die Einrichtung eines Vlans für einen Gastzugang ab und wird über die oberfläche LuCI durchgeführt.
¶ Voraussetzungen
- Vlan muss vom Switch unterstützt werden
- Vlan muss bereits auf den Router (OpnSense in diesem Fall) konfiguriert sein
¶ Anleitung

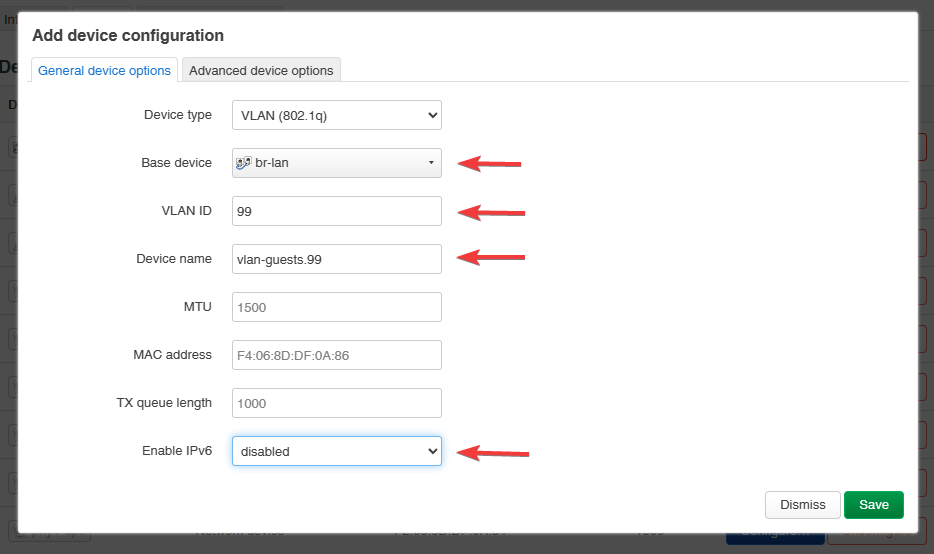

¶ 1. Device erstellen
- Gehe zu
Network>Interfaces>Devices - Klicke auf
Add new device - Wähle
VLAN Interface 802.1qaus - Fülle die Felder aus
Name of the new interface:vlan-guest99(Sinnvolle Bezeichnung für das Interface)Base device:br-lan(Sinnvolle Bezeichnung für das Interface)VLAN ID:99(Die ID des Vlans)- ggf.
Enable IPv6-Configurationdeaktivieren
- Klicke auf
Save

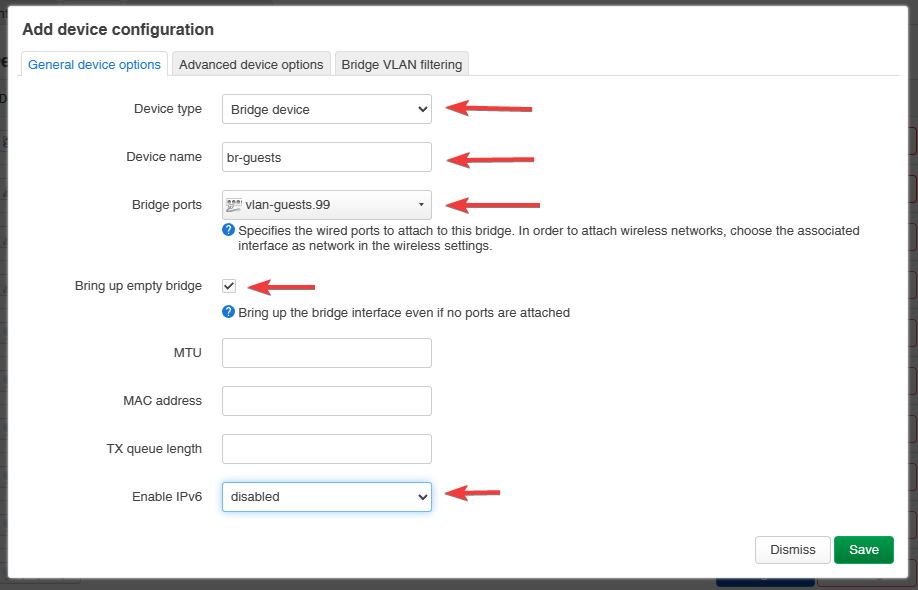

¶ 2. Bridge erstellen
- Gehe zu
Network>Interfaces>Devices - Klicke auf
Add new device - Wähle
Bridge deviceaus - Fülle die Felder aus
Name of the new interface:br-guests(Sinnvolle Bezeichnung für das Interface)Bridge ports:vlan-guest99(Bezeichnung des zuvor erstellten Interfaces)- ggf.
Bring up empty bridgeaktivieren - ggf.
Enable IPv6-Configurationdeaktivieren
¶ 3. Interface erstellen
- Gehe zu
Network>Interfaces>Interfaces - Klilcke auf
Add new interface - Fülle die Felder aus
Name of the new interface:guests(Sinnvolle Bezeichnung für das Interface)Protocol of the new interface:Dhcp clientDevice:br-guests(Bezeichnung der zuvor erstellten Bridge)

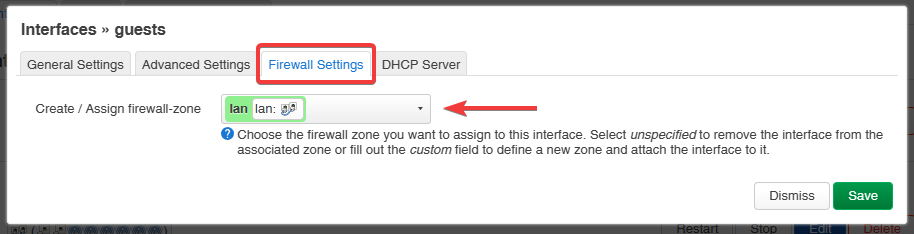

Nach Speichern kann die Firewall auf die gleiche vom Interface
lankopiert werden
¶ 4. Interface in Wlan hinterlegen
- Gehe zu
Network>Wireless - Klicke auf
Editbei dem Wlan, welches für das Vlan verwendet werden soll - Wähle bei
Networkdas Interfaceguestsaus
